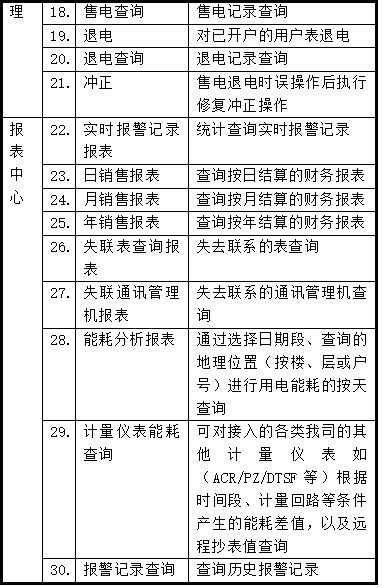

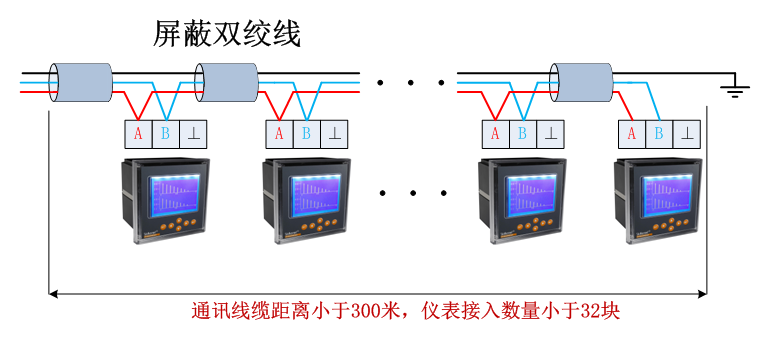

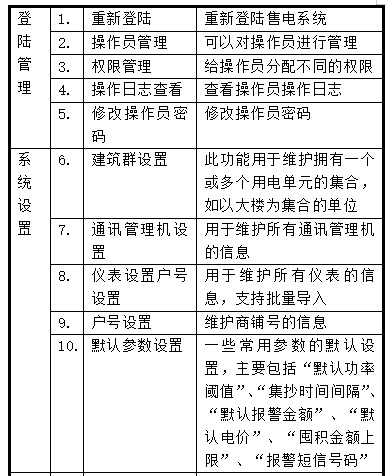

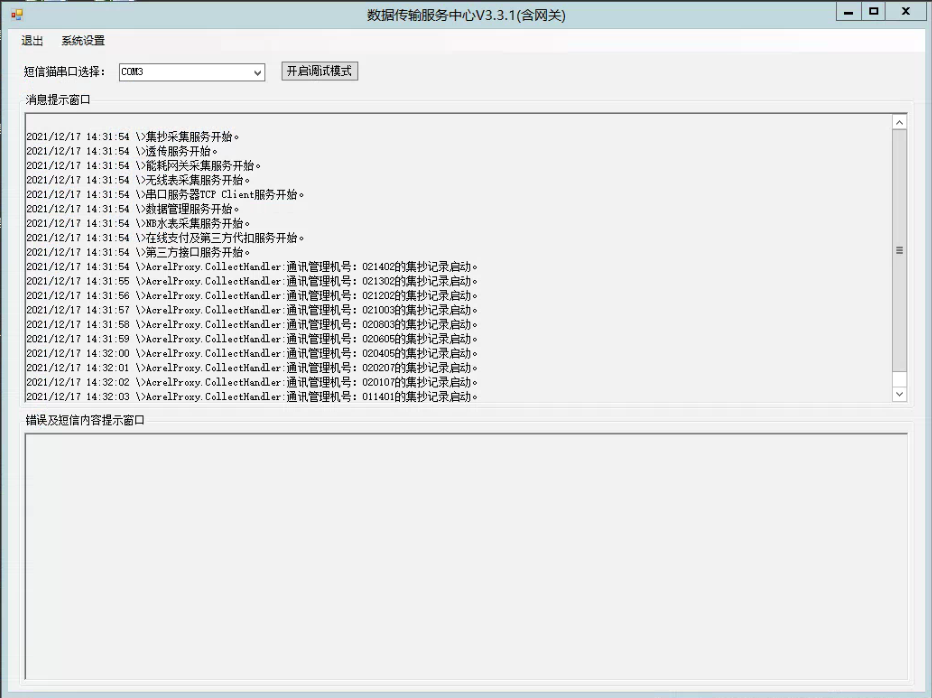

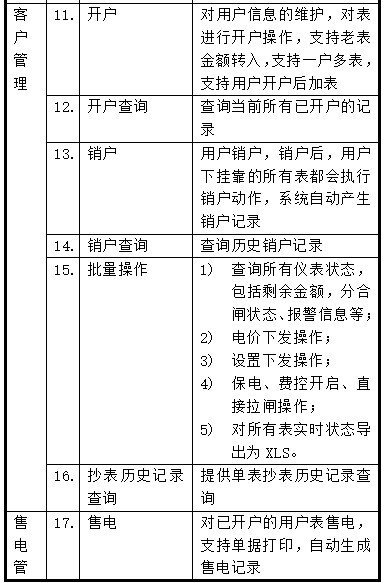

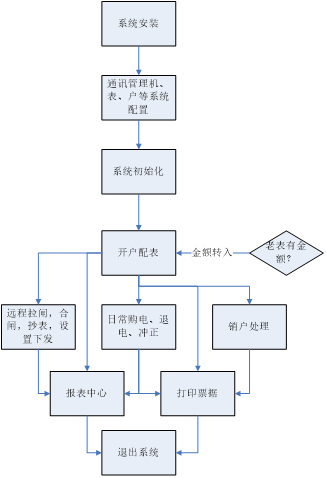

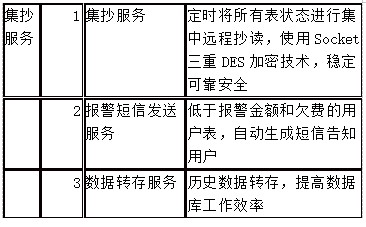

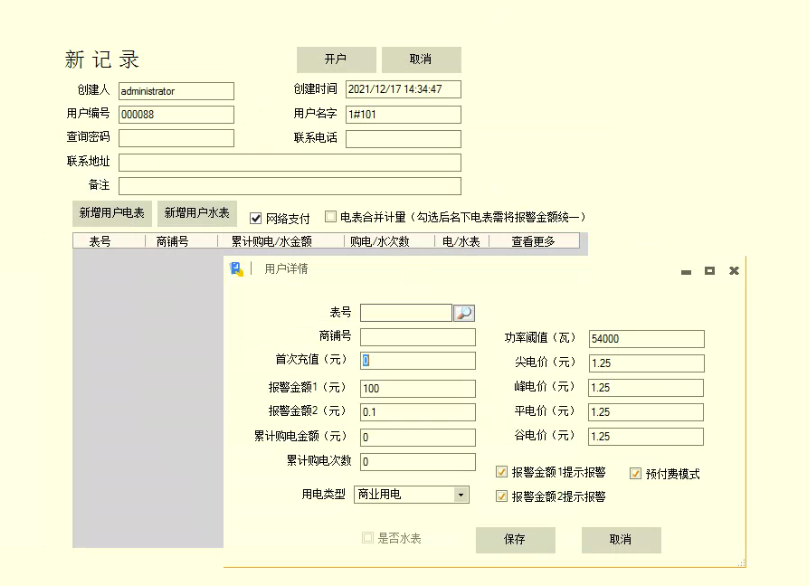

現場設備層主要為：遠程預付費電度表。這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。 網絡通訊層主要為：通訊服務器，其主要功能為把分散在現場采集裝置集中采集，同時傳至站控層，完成現場層和站控層之間的數據交互。 站控管理層：設有高性能工業服務器、顯示器、UPS電源、打印機等設備。監控系統安裝在服務器上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。 智能儀表現場連接示意 現場智能裝置（遠程預付費電度表）以手拉手方式通過屏蔽雙絞線(RVVSP2*1.0)進行通訊連接，每根總線連接智能儀表數量在32只以內，不同種類的智能裝置連接在不同的總線上，然后將數據上傳至采集器，進而將數據上傳至監控主機。具體連接示意圖如下所示： 3 系統功能 整個系統軟件設計分為三個大塊，分別是集中抄表服務系統，遠程預付費電能管理系統，以及用戶查詢系統。 集中抄表服務程序常年運行，不間斷定時對所有表進行遠程抄表；遠程預付費系統包含所有開戶、售電、遙控及報表功能；用戶查詢機系統用于用戶查詢個人信息、充值和用電情況；另外還可配置手機端查詢網站，可用于用戶在手機網站終端上實時查詢個人信息、充值、遠程控制及每日用電情況，如果條件滿足，還支持用戶使用支付寶銀聯等方式遠程自助購電。 主要特點如下： u 快速配置，即裝即用：將電表和通訊管理機配置導入系統就可以使用； u 遠程集中抄表：免去人工抄表，電表狀態實時性最高可精確到3分鐘以內； u 支持單獨計價、多費率、階梯電價：可對每塊電表單獨設置電價、費率和階梯電價； u 遠程售電：財務集中管理，電量實時下發，并比對充值次數防止作弊； u 數據安全：網絡數據傳輸采用金融級的3DES加密算法，防止數據作弊竊電； 手機短信提醒：當金額不足或金額欠費，共三級u 預警，都可及時短信通知商戶； u 遠程控制：可對任意一塊電表執行遠程拉閘或保電等一系列遠程控制操作，方便管理； u 能耗分析及查詢：用戶和管理員都可查詢預付費表或各類接入的計量?jī)x表每天的用能狀況； u 個人手機查詢網站：支持手機端用戶自主購電，自主查詢。 傳統的IC卡預付費售電管理系統實現了先交費后用電的管理模式，但由于抄收電表數據依賴于購電卡，用戶用電數據滯后于發生時間，不僅需要人工抄表，也無法有效進行用電管理、監控和實時控制。 利用遠程預付費電能管理系統，無需IC卡，可以實現計算機遠程集中抄表、實時監控、遠程充值和遠程控制，再通過預警信息和短信通知，以及手機網站，物管部門即可完成整個抄表、收費、控制和核查工作，實現高度信息化和自動化，大大提高用電營銷管理效率和水平，節約人力物力的同時，也提高了經濟效益，同時還具有防信息泄露防竊電的安全功能。 ①集中抄表服務系統 集中抄表服務程序包含三大模塊，除了常年運行的定時對所有儀表進行集中遠程抄表以外，還集成了報警短信發送服務，能將電費金額預警和欠費預警自動生成手機短信自發送給對應的用戶，該功能需要與硬件短信貓配合使用。系統默認半小時對所有表進行一次遠程集中抄表，時間間隔支持個性化配置。 ②遠程預付費電能管理系統 本系統分為五大模塊，分別是操作員登陸模塊、系統配置模塊、用戶（商鋪）管理模塊、售電管理模塊、報表中心模塊，系統大致運行和操作流程如下： 本系統所有的報表及記錄查詢，都支持excel格式導出的功能。 1.登陸管理：管理操作員賬戶及權限分配，查看系統日志等功能； 2.系統設置：對建筑、通訊管理機、儀表及默認參數進行配置； 3.用戶管理：對商鋪用戶執行開戶、銷戶、遠程分合閘、抄表導出及記錄查詢等操作； 4.售電管理：對已開戶的表進行遠程售電、退電、沖正及記錄查詢等操作； 5.報表中心：提供售電財務報表、用能報表、報警報表等查詢。
