行業方案
| 名稱 | 參數說明 | |
| ACY100油煙監測儀 | 詳見具體參數 | |
| 遵循標準 | 國標 |
GB18483-2001 飲食業油煙排放標準 HJ/T212-2017 《污染源在線自動監控（監測）系統數據傳輸標準》 HJ477-2009 《污染源在線自動監控（監測）數據采集傳輸儀技術要求》 CCAEPI-RG-Y-020《環保產品認證實施規則飲食業油煙濃度在線監控系統》 DB 11/1488-2018 《餐飲業大氣污染物排放標準》 |
| 證書和報告 | 中環協認證 | 取得中環協CCAEP環保認證證書和報告 |
| 監測因子 | 監測因子 | 可實時監測油煙濃度、顆粒物濃度、非甲烷總烴濃度、傳感器連接狀態、風機及凈化器的電流及工作狀態 |
| 油煙采樣 | 傳感器 | 激光散射型傳感器 |
| 量程 | 0 ~ 10mg/m3 | |
| 誤差范圍 | ±5% | |
| 響應時間 | 0.5s | |
| 零點漂移 | 0.2mg/m3 | |
| 防護等級 | 支持IP65等級，外殼防水防雷，支持戶外安裝 | |
| 多探頭 |
可選配最多達2個探頭； 支持控制抽氣泵的啟停； 支持零點校準的硬件資源； 支持4路電流測量（凈化器+風機電流）； 可分別監測凈化前和凈化后油煙濃度，支持凈化效率的自動計算； 可一機監測多個煙道的油煙濃度； 探頭采用煙道單側安裝； |
|
| 其他采樣 | 風量采樣 | 可選配1~2個風速傳感器，采樣風量 |
| 溫濕度采樣 | 可選配溫度和濕度傳感器 | |
| 整機 | 工作環境 |
溫度范圍：-20℃ ~+70℃ + 濕度范圍：10%RH ~ 90%RH = |
| 供電 | 220VAC 供電 | |
| 功耗 | ＜10W | |
| 氣路系統 | 支持最大2路氣路系統，可同時采集2個煙道數據 | |
| 顯示屏 |
支持4.3寸/7寸屏靈活選配 支持觸摸 支持異常狀態告警色顯示 支持液晶屏中文輸入 支持監控儀主機的系統參數配置、報警閾值設置 |
|
| 硬件資源 | 模擬量 | 支持4路模擬量輸入 |
| 數字量 | 支持4路開關量輸入 | |
| 485 | 支持2路Modbus485 | |
| 數字輸出 | 支持2路干接點輸出，支持1路交流控制輸出； | |
| 告警輸出 | 可選支持油煙濃度超限排放后的蜂鳴器報警輸出 | |
| 端子 | 高可靠的工業級連接器端子 | |
| 數據管理 | 存儲 | 內置大容量存儲器，最長可存儲3年時長的油煙濃度數據 |
| 導出 | 支持USB優盤導出，導出成txt和excel格式 | |
| 顯示 | 支持液晶屏界面上的歷史數據查看 | |
| 掉電保護 | 系統掉電后，存儲數據不丟失 | |
| 斷電續傳 | 支持斷電恢復后的數據續傳功能 | |
| 軟件保護 | 內置看門狗和定時器 | |
| 數據傳輸 | 協議 | 遵循HJ212-2017國標上傳協議 |
| 通信鏈路 |
全網通模塊，支持GPRS/3G/4G數據上傳， 工作頻段：TD-LTE/ FDD-LTE/ WCDMA/ TD-SCDMA/ GSM/ EVDO/CDMA2000， 傳輸速率：4G 網速：上行 2Mbps 下行 68Mbps 支持APN私網上傳 支持同時上傳到2路服務器 支持固定IP和動態域名解析方式連接數據中心 |
|
| 運營維護 | 網絡對時 | 支持設備自動對時功能：網絡對時和HJ212協議對時 |
| 遠程配置 | 支持通過網絡遠程配置設備參數 | |
| 遠程升級 | 支持遠程設備軟件升級 | |
| 故障診斷 | 可實時檢測傳感器和主板之間的通信連接狀態并在連接故障時將故障狀態顯示及上報 | |

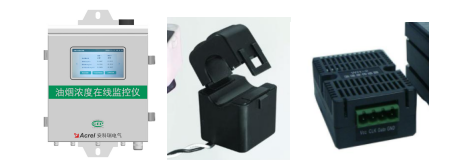

| 序號 | 名稱 | 型號 | 數量 | 備注 |
| 1 | 采集模塊 | ACY100-Z4H1 | 1 | 四選一，物聯網卡自備 |
| ACY100-Z4H2 | 1 | |||
| ACY100-Z7H1 | 1 | |||
| ACY100-Z7H2 | 1 | |||
| 2 | 電流互感器 | AKH-0.66 K-φ16 40A/20mA | 2 | 凈化器和風機各1個 |

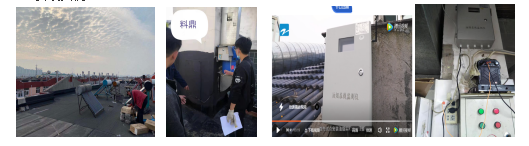

| 南通油煙監測項目 |
| 鹽南高新區油煙監測項目 |
| 上海浦東新區油煙項目 |
| 湖南衡陽油煙監測項目 |
| 山東聊城油煙監測項目 |
| 廣宗縣餐飲油煙監測平臺 |
| 承德智安油煙監測僅供貨合同 |
| 上海校區油煙平臺 |
| 山西太原油煙監測項目 |
| 蘇州園區餐飲油煙項目 |
